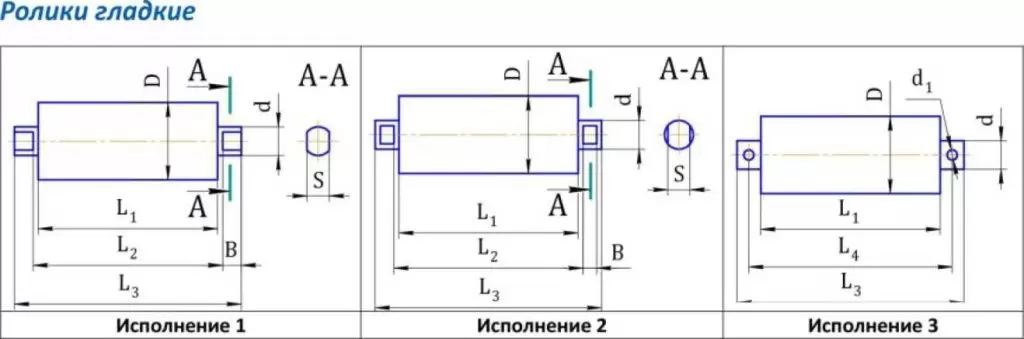

| Условное обозначение | Исполнение | Подшипник | Размеры *, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | Li | к | Le | u | d | S | В | d! | |||
|
Ролик 89*200-9*13 |
1 |
206 |
89 |
200 |
208 |
226 |
|
17 |
13 |
9 |
|
|
Ролик 89*250-9x13 |
1 |
205 |
89 |
250 |
258 |
276 |
|
17 |
13 |
9 |
|
|
Ролик 89*310-9x13 |
1 |
205 |
89 |
310 |
318 |
336 |
|
17 |
13 |
9 |
|
|
Ролик 89x380-9x13 |
1 |
205 |
89 |
380 |
388 |
406 |
|
17 |
13 |
9 |
|
|
Ролик 89x460-10*13 |
1 |
206 |
89 |
460 |
468 |
488 |
|
17 |
13 |
10 |
|
|
Ролик 89*600-9*13 |
2 |
206 |
89 |
600 |
608 |
636 |
|
17 |
13 |
9 |
|
|
Ролик 89x750-9x13 |
2 |
205 |
89 |
750 |
758 |
786 |
|
17 |
13 |
9 |
|
|
Ролик 89x950-9x13 |
2 |
206 |
89 |
950 |
958 |
986 |
|
17 |
13 |
9 |
|
|
Ролик 102x200-9x13 |
1 |
205 |
102 |
200 |
208 |
226 |
|
17 |
13 |
9 |
|
|
Ролик 102*250-9x13 |
1 |
206 |
102 |
250 |
258 |
27b |
|
17 |
13 |
9 |
|
|
Ролик 102*310-9*13 |
1 |
205 |
102 |
310 |
318 |
336 |
|
17 |
13 |
9 |
|
|
Ролик 102*380-9x13 |
1 |
205 |
102 |
380 |
388 |
406 |
|
17 |
13 |
9 |
|
|
Ролик 102*460-10x13 |
1 |
205 |
102 |
460 |
468 |
488 |
|
17 |
13 |
10 |
|
|
Ролик 102*600-9*13 |
2 |
206 |
102 |
600 |
6D8 |
636 |
|
17 |
13 |
9 |
|
|
Ролик 102*760-9*13 |
2 |
205 |
1D2 |
750 |
758 |
786 |
|
17 |
13 |
9 |
|
|
Ролик 102*950-9*13 |
2 |
205 |
102 |
950 |
958 |
986 |
|
17 |
13 |
9 |
|
|
Ролик 127*310-9*13 |
1 |
306 |
127 |
310 |
318 |
336 |
|
17 |
13 |
9 |
|
|
Ролик 4127*310-9*13 |
1 |
306 |
127 |
310 |
318 |
336 |
|
17 |
13 |
9 |
|
|
Ролик 127*360-9 |
3 |
306 |
127 |
360 |
|
122 |
392 |
29 |
|
|
9 |
|
Ролик 127*380-9*13 |
1 |
306 |
127 |
380 |
388 |
406 |
|
17 |
13 |
9 |
|
|
Ролик А127* 380-9*13 |
1 |
306 |
127 |
380 |
388 |
406 |
|
17 |
13 |
9 |
|
|
Ролик 127*460-10*13 |
1 |
306 |
127 |
460 |
468 |
488 |
|
17 |
13 |
10 |
|
|
Рол ик 4127*460-10*13 |
1 |
306 |
127 |
460 |
468 |
488 |
|
17 |
13 |
10 |
|
|
Ролик 127*1150-9*13 |
2 |
306 |
127 |
1150 |
1158 |
1186 |
|
17 |
13 |
9 |
|
|
Ролик 127*1400-9*13 |
2 |
306 |
127 |
1400 |
14 се |
1436 |
|
17 |
13 |
9 |
|
|
Ролик 159*310-9*15 |
1 |
307 |
159 |
310 |
318 |
336 |
|
20 |
15 |
9 |
|
|
Ролик 4159x310-9*15 |
1 |
307 |
159 |
310 |
318 |
336 |
|
20 |
15 |
9 |
|
|
Ролик 159*380-9*15 |
1 |
307 |
159 |
380 |
388 |
406 |
|
20 |
15 |
9 |
|
|
Ролик А159* 380-9*15 |
1 |
307 |
159 |
380 |
388 |
406 |
|
20 |
15 |
9 |
|
|
Ролик 159*420-9 |
3 |
307 |
159 |
420 |
|
490 |
460 |
29 |
|
|
9 |
|
Ролик 159*460-10*15 |
1 |
307 |
159 |
460 |
468 |
488 |
|
20 |
15 |
10 |
|
|
Ролик 4159*460-10x15 |
1 |
307 |
159 |
460 |
468 |
488 |
|
20 |
15 |
10 |
|
|
Ролик 159*530-10*15 |
1 |
307 |
159 |
530 |
538 |
558 |
|
20 |
15 |
10 |
|
|
Ролик 4159*530-10*15 |
1 |
307 |
159 |
530 |
538 |
558 |
|
20 |
15 |
10 |
|
|
Ролик 159*530-9 |
3 |
307 |
159 |
530 |
|
600 |
570 |
29 |
|
|
9 |
|
Ролик 159*600-10*15 |
1 |
307 |
159 |
600 |
608 |
628 |
|
20 |
15 |
10 |
|
|
Ролик 4159*600-10*15 |
1 |
307 |
159 |
600 |
608 |
628 |
|
20 |
15 |
10 |
|
|
Ролик 159*1150-9*13 |
2 |
307 |
159 |
1150 |
1158 |
1186 |
|
20 |
15 |
9 |
|
|
Ролик 159*1400-9*13 |
2 |
307 |
159 |
1400 |
1408 |
1436 |
|
20 |
15 |
9 |
|
|
Ролик 159x1600-9x13 |
2 |
307 |
159 |
1600 |
1608 |
1636 |
|
20 |
15 |
9 |
|
|
Ролик 159x1800-9x13 |
2 |
307 |
159 |
1800 |
1808 |
1836 |
|
20 |
15 |
9 |
|
То же для ролика исполнения 3: Ролик А127х380-9-3.

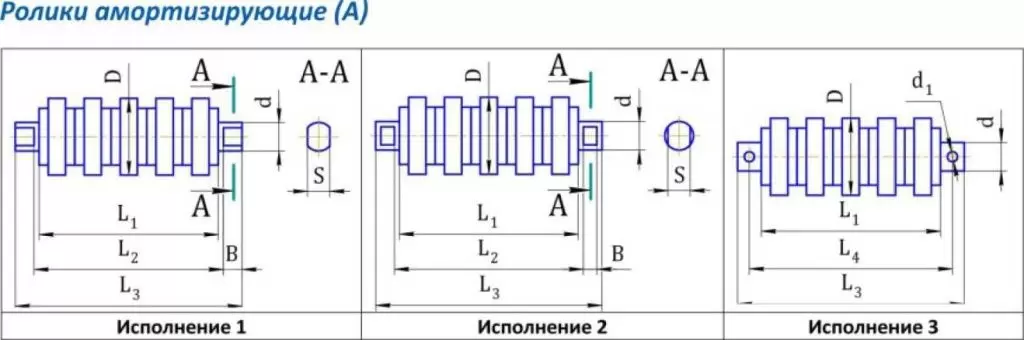

То же для амортизирующего ролика исполнения 1: Ролик А127Х380-9Х13-1.
* Для заказа нестандартных размеров роликов необходимо заполнить опросный лист, а также руководствоваться таблицей.
| Диаметр ролика, мм | Тип | Максимальный диаметр выходного конца оси, мм |
|---|---|---|
|
89, 102, 108. 114,127, 133 |
205 |
25 |
|
108,114, 127,133, 152,159 |
306 |
30 |
|
127,133, 152,159 |
307 |
35 |
|
159,194, 219 |
310 |
50 |
